Conectores RJ45

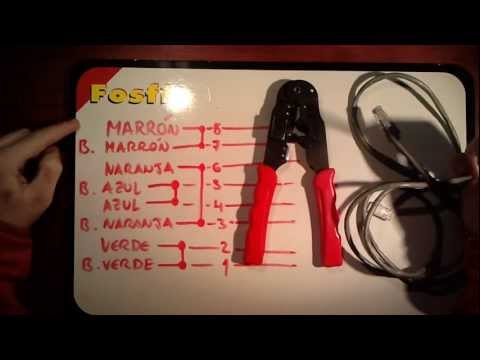

Esquema de cómo crear un cable con RJ45. (Normal)
Ir a cable cruzado		Para que todos los cables funcionen en cualquier red, se sigue un estándar a la hora de hacer las conexiones.   Los dos extremos del cable llevaran un conector RJ45 con los colores en el orden indicado en la figura. Para usar con un HUB o SWITCH Extremo 1 Pin a pin Extremo 2 1  Naranja y blanco Pin 1 a Pin 1 1  Naranja y blanco 2  Naranja Pin 2 a Pin 2 2 Naranja 3  Verde y blanco Pin 3 a Pin 3 3  Verde y blanco 4  Azul  Pin 4 a Pin 4 4  Azul 5  Azul y blanco  Pin 5 a Pin 5 5   Azul y blanco  6  Verde Pin 6 a Pin 6 6  Verde 7  Marrón y blanco Pin 7 a Pin 7 7 Marrón y blanco 8  Marrón Pin 8 a Pin 8 8  Marrón

Esquema de cómo crear un cable con RJ45. ( Cruzado)
Ir a cable Normal		Si solo se quieren conectar 2 PC's, existe la posibilidad de colocar el orden de los colores de tal manera que no sea necesaria la presencia de un HUB. Es lo que se conoce como un cable cruzado.  El estandar que se sigue es el siguiente Conexión directa PC a Pc o Entre Hubs, switchs, etc. Extremo 1 Pin a pin Extremo 2 1  Naranja y blanco Pin 1 a Pin 3 1  Verde y Blanco 2  Naranja Pin 2 a Pin 6 2  Verde 3  Verde y blanco Pin 3 a Pin 1 3  Naranja y blanco 4  Azul Pin 4 a Pin 4 4  Azul 5  Azul y blanco Pin 5 a Pin 5 5  Azul Blanco 6  Verde Pin 6 a Pin 2 6  Naranja 7  Marrón y blanco Pin 7 a Pin 7 7  Marrón y blanco 8  Marrón Pin 8 a Pin 8 8  Marrón
